Fontes de alimentação

Olá, neste post vamos analisar o conteúdo de algumas fontes de alimentação chaveadas que usamos no nosso dia-a-dia.


Introdução

Estamos cercados de aparelhos eletrônicos que necessitam de fontes de alimentação para funcionarem. Algumas maiores, outras menores, umas mais pesadas, outras mais leves.

Se você é curioso assim como eu, já deve ter feito as seguintes perguntas: É possível abrir essas fontes? O que encontraremos dentro delas? Todas tem o mesmo conteúdo? É possível reaproveitar uma fonte de alimentação danificada? Estas e outras perguntas serão respondidas até o final deste post.


Ferramentas necessárias

Para abrir qualquer uma das fontes de alimentação aqui mencionadas, serão necessárias as seguintes ferramentas:

  • Óculos de proteção
  • Luvas de segurança
  • Chave de fenda pequena
  • Chave de fenda média
  • Chave philips pequena
  • Chave philips média
  • Arco de serra
  • Alicate de corte

ATENÇÃO! Antes de executar os passos abaixo, lembre de usar os óculos de proteção e as luvas de segurança.


Fonte de alimentação impressora

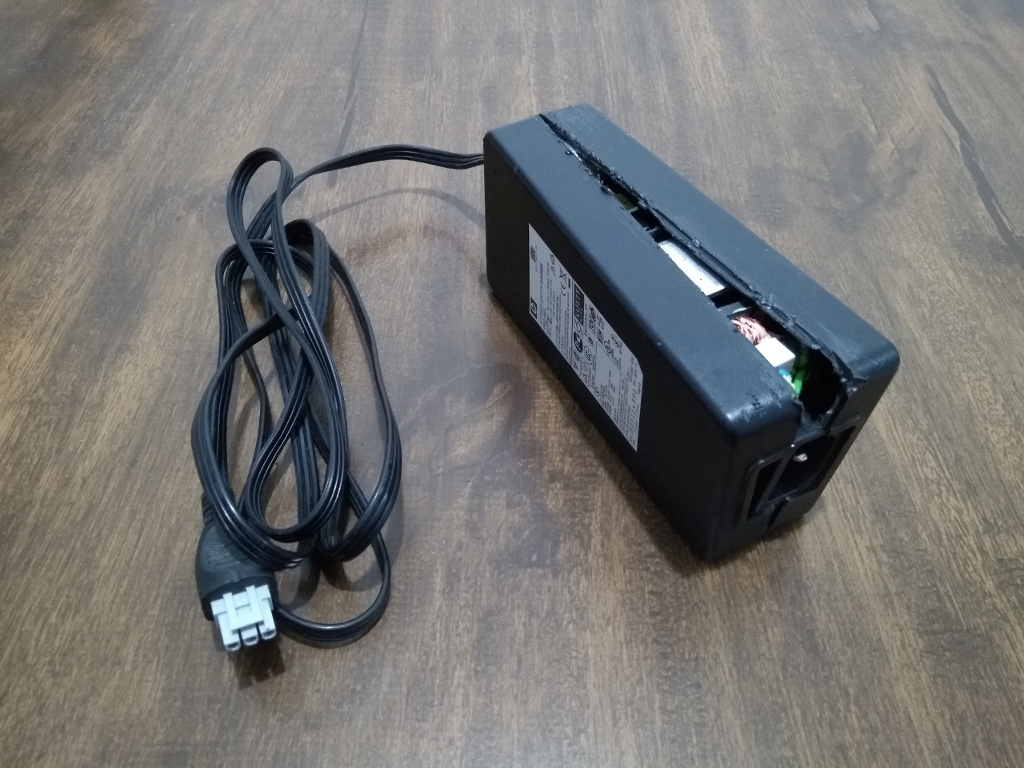

A fonte de alimentação é da impressora HP OficeJet 6210, entrada 100-240V, saídas de 16V e 32V, com 1600mA e 1100mA respectivamente.





Os principais componentes elétricos/eletrônicos encontrados nessa fonte são:

  • Resistores
  • Diodos retificadores
  • Diodos Zener
  • Capacitores eletrolíticos
  • Capacitores cerâmicos
  • Dissipadores de calor
  • Transistores
  • Transformador

Fonte de alimentação genérica

A fonte de alimentação é uma fonte genérica com entrada 100-240V e saída de 12V com 1.0A.





Os principais componentes elétricos/eletrônicos encontrados nessa fonte são:

  • Resistores
  • Diodos retificadores
  • Diodos Zener
  • Capacitores eletrolíticos
  • Capacitores poliéster
  • Transistores
  • Transformador

Fonte de alimentação celular

A fonte de alimentação é uma fonte genérica utilizada para carregar aparelhos celulares, com entrada 100-240V, saída 5V com 2.0A.






Os principais componentes elétricos/eletrônicos encontrados nessa fonte são:

  • Componentes SMD
  • Capacitores eletrolíticos
  • Transistores
  • Transformador

Fonte de alimentação computador

A fonte de alimentação é uma fonte AT com entrada 100-240V, saídas de -5V, +5V, -12V e 12V.







Os principais componentes elétricos/eletrônicos encontrados nessa fonte são:

  • Resistores
  • Diodos retificadores
  • Diodos Zener
  • Capacitores eletrolíticos
  • Capacitores cerâmicos
  • Capacitores poliéster
  • Transistores
  • Dissipadores de calor
  • Fusível
  • Transformador

Finalizando

Espero que tenha gostado e que este post possa ser, de alguma forma, útil nas suas pesquisas e estudos.

Um grande abraço e até o próximo post.
